麻省理工大学采用垂直堆叠的MicroLED技术 将像素密度推高到5000 PPI

原标题：像素密度推高到 5000 PPI!麻省理工学院开发出垂直堆叠 MicroLED 技术

2 月 4 日消息，目前三星最新 OLED 屏幕的像素密度为 500 PPI，而即便是最高清的 VR 头显设备，像素密度也不超过 1000 PPI。不过麻省理工大学（MIT）近期发表在《Nature》上的论文，采用垂直堆叠的 MicroLED 技术，将像素密度推高到 5000 PPI。

这项研究由 Jeehwan Kim 领导，他是一位专门制造超薄高性能膜的工程学教授。该团队在过去的科研成果基础上，在二维膜材料上制造红色、绿色和蓝色子像素的膜。

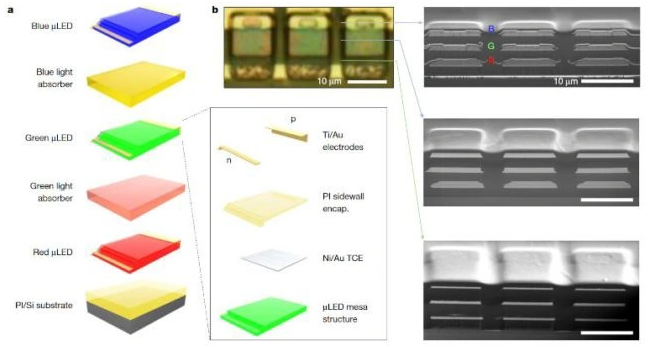

IT之家了解到，接下来从刚性基层上剥离薄膜，然后将它们堆叠在一起，形成了只有 4 微米宽的垂直全彩色像素。

Jeehwan Kim 表示：“这是最小的 microLED 像素，也是期刊中报道的最高像素密度”。而堆叠颜色只是第一步。该团队的深入研究发现，通过改变输入电压，他们能够在每个堆叠像素中产生多种颜色。只是想要控制 2500 万个独立的 LED，则需要一个完善的系统。这也是该团队今后的开发方向之一。
