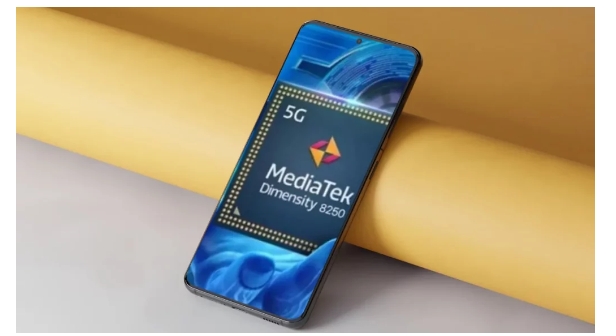

你需要知道的关于联发科天玑8250的一切

联发科和高通之间的竞争继续全速进行。长期以来，两家公司一直在激烈竞争，以生产最好的芯片组并确保他们在更多手机中的地位。联发科的天玑 8250 就是这种策略的典型例子。

虽然尚未在智能手机中广泛使用，但这款 SoC 因其令人印象深刻的功能、性能和优势而备受关注。那么，是什么让联发科天玑 8250 如此特别？以下是详细信息...

MediaTek Dimensity 8250 规格s

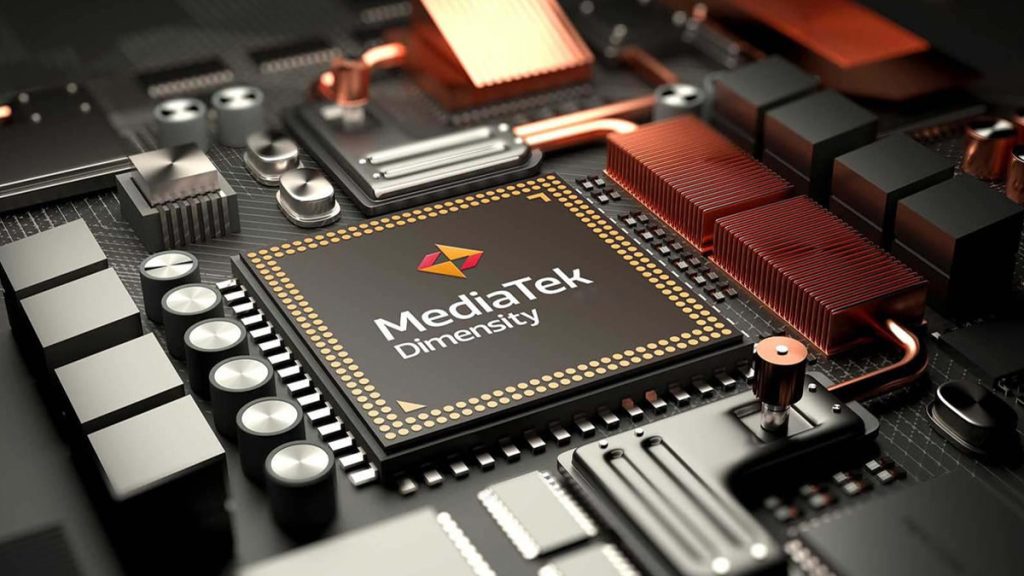

天玑 8250 是联发科采用 4nm 制造技术开发的处理器之一。这确保了它在能效方面与现代旗舰智能手机一样表现良好。此外，这款 SoC 在性能方面也没有让人失望。

MediaTek 天玑 8250 的 CPU 频率为 3.1 GHz，由 8 个内核组成：1 个 Arm Cortex-A78 3.1GHz 主核、3 个 Arm Cortex-A78 3.0GHz 性能内核和 4 个 Arm Cortex-A55 2.0GHz 效率内核。

天玑 8250 在 GPU 端使用 Arm Mali-G610 MC6。这款图形处理器以前用于小米 13T、Tecno Camon 30 Pro 和 Vivo V30 Pro 等机型，以提供理想的性能而著称，尤其是在游戏中。

对于RAM，它采用LPDDR5X，对于存储，它支持UFS 3.1技术，这意味着高读写速度。该芯片组可以支持刷新率高达 180Hz 的显示器（FHD+ 分辨率）或高达 120Hz 的 QHD+ 分辨率，提供更流畅的滚动和更灵敏的视觉效果。

在相机性能方面，联发科天玑 8250 再次给人留下深刻印象。该处理器支持 4 FPS 的 3840 （2160 x 60） 视频，可以处理高达 320 像素的摄像机，并支持同时进行三重 32+32+32MP 设置。
